У2 ТЕ ИТИ

-

 У2: Основни електрически и измервателни понятия

I. Основни електрически понятия

1. Електрически величини - интуитивна представа, аналогии (вижте В края на първото лабораторно упражнение):
  • напрежение
  • ток
  • съпротивление
2. Електрически елементи. Какво е това електрически елемент? Разлика между елемент и схема (система от свързани елементи). Видове елементи според различни признаци: пасивни/активни (резистори/транзистори), двуполюсни/многополюсни, (резистори/потенциометри), линейни/нелинейни (резистори/диоди).
  • Източник на напрежение: идеален, реален
    • Интуитивна представа, аналогии
    • Свойства: номинално напрежение, ниско вътрешно съпротивление, максимален ток, волт-амперна характеристика (ВАХ). Дискусия: Възможен ли е източник  с линейна зависимост на напрежението от тока и  какво би означавало това?
    • Практически източници на напрежение: батерии, акумулатори, стабилизирани токоизправители (адаптори 12 V/1 A - лаб. 1217)
    • Свързване на източници на напрежение: последователно, паралелно (проблеми)
  • Източник на ток: идеален, реален
    • Интуитивна представа, аналогии
    • Свойства: номинален ток, високо вътрешно съпротивление, максимално напрежение (compliance voltage), волт-амперна характеристика (ВАХ)
    • Практически източници на ток: зарядни устройства за акумулатори, захранващи устройства за светодиоди
    • Свързване на източници на ток: паралелно, последователно (проблеми)
    • Превръщане на източник на ток в източник на напрежение (по Нортън)
  • Резистор:
    • Постоянен:
      • Интуитивна представа, аналогии
      • Свойства: номинално съпротивление, максимална разсейвана мощност, волт-амперна характеристика (ВАХ)
      • Практически резистори: естествени (примери), изкуствени (видове)
      • Дискусия: Възможен ли е резистор с “отрицателно съпротивление” и  какво би означавало това?
    • Променлив (реостат):
      • Устройство и принцип на действие
      • Видове: линейни/нелинейни, линейни/кръгови
3. Елементарна електрическа верига:
  • 2-елементна – източник и товар (естествено, и съединителни проводници). Напрежителни падове и ток.
  • 3-елементна - източник, резистор и товар (и съединителни проводници). Напрежителни падове и ток.

4. Методи за визуализиране на електрическите величини (интуитивна представа, аналогии):

Зависимостта на изходната от входната величина Y = f(X) на един елемент в аналитичен, табличен или графичен вид се нарича предавателна характеристика. Входната и изходната величина могат да бъдат напрежения, токове или и двете. При двуполюсниците те са напрежение и ток; затова тази зависимост при тях се нарича волт-амперна характеристика (ВАХ).

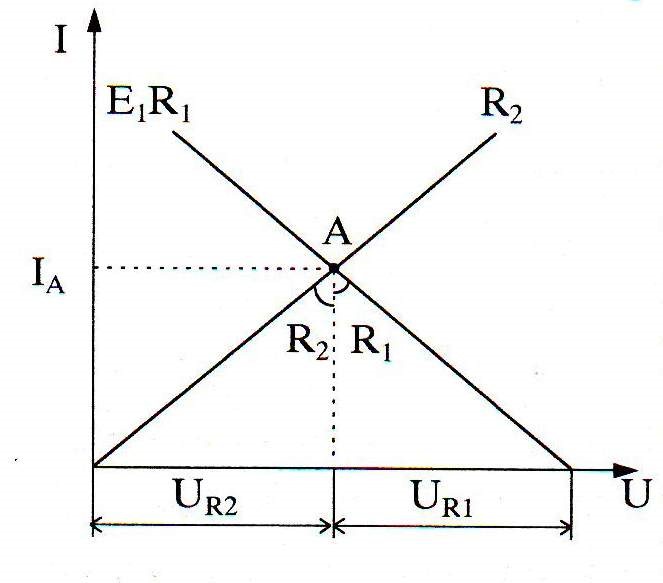

Класическо обяснение. Дефинираме ”товарна права”, която пресича характеристиката на изследвания елемент (на фигурата по-долу е показан пример с делител на напрежение). Положението на правата се определя чрез двете й крайни точки. От V = E - I.R първо се полага V = 0, тогава I = E/R; след това се полага I = 0, тогава V = E.

Интуитивно обяснение. Чрез еквивалентни преобразувания, свеждаме електрическата верига до два, включени един към друг двуполюсника - източник и товар. Всеки от тях се характеризира с волт-амперната си характеристика, която представя всички възможни комбинации от стойности на напрежението V и тока I. В определен момент на времето действа само една от възможните комбинации и тя определя положението на само една точка A от графиката - работната точка на веригата. Понеже напрежението и токът са едни и същи за двата елемента, работната точка се получава от пресичането на волт-амперните им характеристики, начертани в една обща координатна система. Характеристиката на елемента, свързан към маса, започва от началото на координатната система и е наклонена надясно, а характеристиката на другия елемент е отместена надясно и наклонена наляво.

5. Методи за снемане на волт-амперни характеристики на елементи: ръчно, с характериограф (осцилоскоп), компютърно (ЦАП, АЦП и компютър).

II. Основни измервателни понятия

1. Волтметър: идеален, реален

  • Устройство и принцип на действие: магнитоелектричен, електронен
  • Свойства: максимално напрежение (обхват), високо вътрешно съпротивление

2. Амперметър: идеален, реален

  • Устройство и принцип на действие: магнитоелектричен, електронен
  • Свойства: максимален ток (обхват), ниско вътрешно съпротивление

3. Омметър

  • Устройство и принцип на действие
  • Свойства: максимално съпротивление (обхват), високо вътрешно съпротивление

4. Измервания:

  • Измерване на напрежение с реален волтметър
    • Измерване на (диференциално) напрежение между две точки и (несиметрично) напрежение спрямо точка с опорен потенциал (“маса”). Понятие за маса; избор на масата.
    • Измерване на вътрешното съпротивление на волтметъра чрез омметър
  • Измерване на ток чрез амперметър
    • Измерване на вътрешното съпротивление на амперметъра чрез омметър
  • Измерване на ток чрез волтметър
    • Идея на метода - измерване на напрежителния пад върху резистор с известно съпротивление.
      • Възможности за реализация (наличие на резистор с известно съпротивление)
      • Предимства (не се разкъсва веригата)
    • Приложения
      • В лабораторните упражнения по ППЕ (характериограф за снемане на волт-амперни характеристики на двуполюсни елементи)
      • При диагностика на електронни устройства
  • Измерване на напрежение и ток
    • VA схема на свързване (снемане на ВАХ на диод в обратна посока)
    • AV схема на свързване (снемане на ВАХ на диод в права посока)
  • Измерване на съпротивление
    • … директно чрез омметър
    • … косвено чрез волтметър и амперметър (VA и AV схеми)

III. Лабораторни експерименти

1. Изследване на измервателни уреди (необходимо за провеждане на началните експерименти):
  • “Изобретяване” и изследване на волтметър
    • Магнитоелектрически волтметър (сглобяване чрез микроамперметър + резистор последователно)
    • Електронен мултиметър - устройство (идейно), режими на работа
    • Как може да бъде “изгорен” един волтметър (включване към източник на ток)?
  • “Изобретяване” и изследване на амперметър
    • Сглобяване чрез волтметър + резистор паралелно
    • Отваряне на електронен мултиметър и изследване на шунтовите резистори. Обясняване на ролята на предпазителя. Как може да бъде “изгорен” един амперметър (включване към източник на напрежение)?
  • Сглобяване на омметър чрез:
    • източник на напрежение + амперметър последователно
    • източник на ток + волтметър паралелно
2. Изследване на източници
  • Изследване на източник на напрежение
    • “Идеален” източник на напрежение:
      • Без товар (на празен ход)
      • С товар (резистори с различни стойности или няколко с еднаква стойност паралелно)
    • Реален източник на напрежение (“идеален” източник на напрежение с последователно добавен резистор с малко съпротивление):
      • Без товар (на празен ход)
      • С товар (резистор с различни стойности  или няколко с еднаква стойност паралелно)
      • Експериментална проверка на закона на Ом във вида I = V/R
      • Разглобяване на различни батерии (9 V, 1,5 V, 12 V) и изследване на вътрешното им устройство
      • Свързване на батерии последователно. Проверка на II закон на Кирхоф за напреженията.
  • “Изобретяване” и изследване на реален източник на ток
    • Сглобяване чрез идеален източник на напрежение и резистор с голямо съпротивление, включен последователно
    • Изследване при различни товари: накъсо, резистор, отворена верига. Разглеждане на приложения в транзисторните схеми по ППЕ (изследване на диоди по ток, захранване на светодиоди, базов резистор)
    • Експериментална проверка на закона на Ом във вида V = I.R
    • Свързване на източници на ток паралелно. Проверка на I закон на Кирхоф за токовете.
